Вертикальные стальные резервуары (РВС)

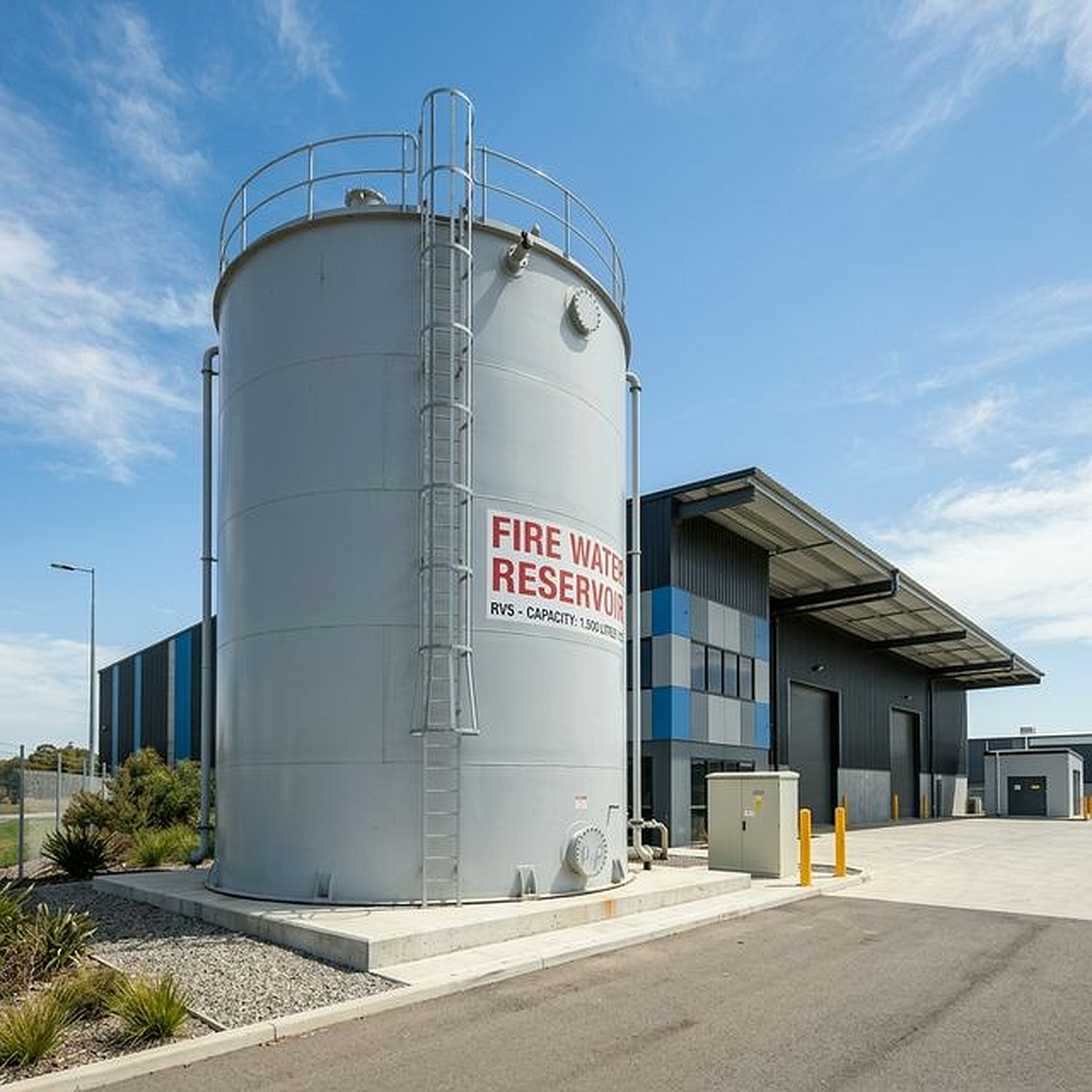

Каждый современный логистический центр, нефтебаза, распределительный хаб или крупное производство не обходится без строительства вертикальных стальных резервуаров (РВС). В большинстве гражданских проектов они используются в качестве пожарных водоемов — по нормам безопасности объекты обязаны иметь автономный запас воды объемом от сотен до десятков тысяч кубометров для систем пожаротушения.

Для заводов металлоконструкций и строительно-монтажных управлений производство РВС — это технически сложный процесс, требующий строгого соблюдения ГОСТ 31385-2016. Ошибка в проектировати или выбор некачественного стального листа может привести к катастрофе — разрыву стенки под давлением тысяч тонн жидкости.

В этом руководстве мы детально разберем устройство резервуара, формулы расчета толщины металлопроката, специфику раскладки листов и правила выбора марок стали в зависимости от климата и задачи.

Вертикальный резервуар — это не просто бочка. Это сложная инженерная конструкция, каждый элемент которой испытывает разные типы нагрузок и требует индивидуального подбора толщины проката.

• Днище резервуара: Состоит из двух зон. Центральная часть обычно сваривается из тонкого листа (4–5 мм). А вот по периметру укладываются окрайки — утолщенные листы, на которые опирается стенка резервуара. Они принимают на себя колоссальный изгибающий момент.
• Стенка (цилиндр): Формируется из горизонтальных колец — поясов. Высота одного пояса почти всегда равна ширине стандартного листа — 1500 мм. Нижние пояса всегда делают из самого толстого металла, а к крыше толщина ступенчато уменьшается.
• Крыша (покрытие): Бывает бескаркасной (самонесущий конус или сфера для небольших РВС) и каркасной — со сложной системой радиальных балок и ферм.

Толщина стального листа для стенки рассчитывается отдельно для каждого пояса, исходя из максимального гидростатического давления на его нижнюю кромку.

t = (ρ · g · H · R) / σ_доп + C

Где:

• ρ (ро) — плотность жидкости (1000 кг/м³ для воды).
• g — ускорение свободного падения (9.81 м/с²).
• H — расчетный уровень жидкости над кромкой пояса.
• R — внутренний радиус резервуара.
• σ_доп — допускаемое напряжение для марки стали (например, 245 МПа для Ст3сп5).
• C — прибавка на коррозию.

Выбор металлопроката — это баланс между сметой и нормами. Многое зависит от климатической зоны и агрессивности продукта.

Для химически активных сред и пищевых продуктов применяются нержавеющие листы (AISI 304, 12Х18Н10Т). Часто для экономии используют биметаллический прокат: основа из 09Г2С, а внутренний слой плакируют нержавейкой.

Метод монтажа напрямую определяет логистику поставок металлопроката.

Метод рулонирования (до 5000 м³): На заводе из листов 1500х6000 мм сваривается полотно, которое наматывается в рулон высотой до 18 метров. На объекте рулон разворачивают и сваривают единственный замыкающий вертикальный шов. Это экономит до 80% времени монтажа.

Полистовая сборка (сверхкрупные РВС): Листы вальцуют на заводе, а сваривают их встык прямо на стройплощадке, наращивая пояса снизу вверх.

Воспользуйтесь нашим инструментом для предварительной оценки проекта.

Для строительства РВС требуется металлопрокат безупречного качества. Проектировщики закладывают строгие допуски по геометрии листа.

• Серповидность: Если кромка листа выгнута «саблей», сварить ровный пояс не получится.
• Волнистость: Листы не лягут плотно на стенд, создавая опасные напряжения в конструкции.
• Расслоения металла: Скрытые дефекты приведут к течи во время гидроиспытаний.
