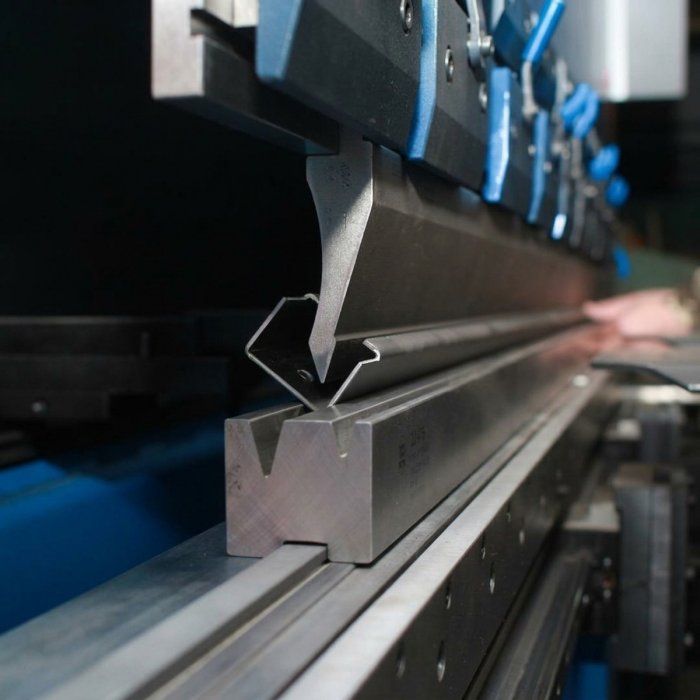

1. Почему металл трескается на листогибе
При гибке листового проката наружные слои металла растягиваются, а внутренние — сжимаются. Если попытаться согнуть лист под слишком острым углом (с маленьким внутренним радиусом), наружные волокна не выдержат нпряжения и порвутся.
Именно поэтому в справочниках указывают не только минимлальный угол гибки, но и минимально допустимый внутренний радиус (R), который напрямую зависит от толщины листа (S).
2. Как толщина и марка влияют на пластичность
Чем тверже сплав, тем больше должен быть радиус гиба. Мягкие углеродистые стали (Ст3) или отожженный алюминий прощают изгибы почти вплотную. А вот прочные сплавы, такие как дюралюминий или бронесталь, требуют радиуса в 4–5 раз больше собственной толщины.
Мягкие стали (Ст3, 08кп)
Легко гнутся. Внутренний радиус может быть равен половине толщины листа (0.5S).
Легированные (09Г2С)
Более упругие. Если вы гнете прочную сталь 09г2с, радиус должен быть не менее 1.2S – 1.5S.
Нержавейка (AISI 304)
Требует значительных усилий. Минимальный радиус обычно составляет 1.5S – 2S.
Твердый алюминий (Д16Т)
Очень хрупок на изгиб в закаленном состоянии. Радиус может достигать 5S и более.
3. Полная таблица минимальных радиусов гибки
В таблице ниже приведены коэффициенты для расчета минимального внутреннего радиуса гиба (R) в зависимости от толщины металла (S). Значения указаны для гибки поперек направления проката (наиболее безопасный метод).
| Марка металла | Толщина до 3 мм | Толщина 4 – 6 мм | Толщина более 6 мм |
|---|---|---|---|
| Сталь Ст3, 08кп | 0.5 × S | 0.8 × S | 1.0 × S |
| Сталь 10ХСНД, 09Г2С | 1.2 × S | 1.5 × S | 2.0 × S |
| Нержавейка 12Х18Н10Т (AISI 304) | 1.5 × S | 2.0 × S | 2.5 × S |
| Алюминий АМц (отожженный) | 0.5 × S | 0.8 × S | 1.2 × S |
| Дюралюминий Д16Т (закаленный) | 4.0 × S | 5.0 × S | Гибка не рекомендуется |
| Броневая сталь (С500, Hardox) | 3.5 × S | 4.0 × S | 5.0 × S |
4. Главные ошибки при гибке листового проката
Вдоль волокон
Если согнуть лист вдоль направления прокатки (параллельно волокнам), риск появления трещин возрастает многократно. Всегда старайтесь располагать линию гиба поперек волокон.
Эффект пружинения
Твердые металлы после снятия нагрузки стремятся разогнуться на 1–5 градусов. Чтобы получить идеальный угол в 90°, пуансон должен продавливать металл чуть глубже (например, на 87°).
5. Рекомендации для толстолистового металла
При гибке легированных или броневых листов толщиной свыше 10 мм с малым радиусом, настоятельно рекомендуется предварительный локальный подогрев зоны деформации до 150–200 °C. Это снизит риск образования микротрещин.
Что такое минимальный радиус гибки металла?
Это наименьший радиус закругления внутренней части сгиба. Правильный радиус предотвращает разрыв наружных волокон металла. Значение зависит от толщины и пластичности конкретного сплава.
Как согнуть алюминий без трещин?
Алюминий требует использования матриц с большим радиусом гибки. Закаленные сплавы (состояние Т6) необходимо слегка подогреть перед гибкой. Мягкие состояния (М) гнутся без проблем и дефектов.
Какой радиус гибки нужен для нержавеющей стали?
Радиус гибки для нержавейки должен превышать толщину листа минимум в 1,5 раза. Аустенитные стали (AISI 304) обладают высокой пластичностью. Металл требует мощного листогибочного оборудования.
